一、商洛電纜橋架的五大分類及安裝要求：

1.梯階式電纜橋架

CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。

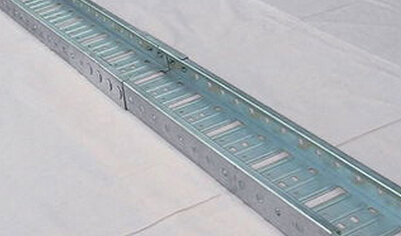

2.商洛電纜橋架托盤式

托盤式電纜橋架是石油、化工、輕工、電訊等方面應用最廣泛的一種。它具有重量輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。

3.商洛電纜橋架槽式

槽式電纜橋架是一種全封閉型電纜橋架。它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏系統的控制電纜等。它對控制電纜的屏蔽干擾和重腐蝕中環境電纜的防護都有較好的效果。

4.商洛電纜橋架大跨距

當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽命長（一般設計壽命為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚至更長）、切割方便、不需維護等優越性。 5.組合式電纜橋架

組合式電纜橋架是一種新型橋架，是電纜橋架系列中的第二代產品。它適用各項工程、各種單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、形式新穎等特點。組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝任意轉向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計，又方便生產運輸、更方便安裝施工，是目前電纜橋架中最理想的產品。

二、商洛電纜橋架安裝要求

（1）槽式大跨距電纜橋架由室外進入建筑物內時，橋架向外的坡度不得小于1/100。

（2）電纜橋架與用電設備交越時，其間的凈距不小于0.5m。

（3）兩組電纜橋架在同一高度平行敷設時，其間凈距不小于0.6m。

（4）在平行圖上繪出橋架的路由，要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高，如能繪制橋架敷設軸側圖，則對材料統計將更精確。直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化，也可用局部大樣圖或剖面圖表示。

（5）橋架支撐點，如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高，可同意在平面上列表說明，也可分段標出用不同的剖面圖、單線圖或大樣圖表示。

（6）電纜引下點位置及引下方式，一般而言，大批電纜引下可用垂直彎接板和垂直引上架，少量電纜引下可用導板或引管，注明引下方式即可。

（7）電纜橋架宜高出地面2.2米以上，橋架頂部距頂棚或其它障礙物不應小于0.3米，橋架寬度不宜小于0.1米，橋架內橫斷面的填充率不應超過50%。

（8）電纜橋架內纜線垂直敷設時，在纜線的上端和每間隔1.5米處應固定在橋架的支架上，水平敷設時，在纜線的首、尾、轉彎及每間隔3~5米處進行固定。

（9）在吊頂內設置時，槽蓋開啟面應保持80毫米的垂直凈空，線槽截面利用率不應超過50%。

（10）布放在線槽的纜線可以不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不交叉，纜線不應溢出線槽，在纜線進出線槽部位，轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。

（11）在水平、垂直橋架和垂直線槽中敷設線時，應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米，扣間距應均勻，松緊適度。

（12）橋架水平敷設時，支撐間距一般為1.5-3m，垂直敷設時固定在建筑物構體上的間距宜小于2m。電纜橋架型式及品種的選擇及鋪設規范。

（13）要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。
